RTU (Remote Terminal Unit) مدل MDL242
دستگاه MDL242 یک Remote Terminal Unit از نوع Modem Data Logger است که برای
اندازهگیری رنج وسیعی از سیگنالهای آنالوگ و دیجیتال با امکان نمایش آنلاین، ثبت، پردازش و ارسال اطلاعات
به سرور یا کاربر طراحی شده است. این دستگاه با پشتیبانی از مودم داخلی 2G/3G/4G، حافظه صنعتی
و درگاههای ارتباطی متنوع، هسته اصلی بسیاری از سیستمهای تلهمتری و پایش هوشمند به شمار میآید.
قابلیتهای اصلی دستگاه MDL242 :
- اندازهگیری سنسورهای اهمی، ولتاژی، میلیولتی و میلیآمپری
- اندازهگیری سنسورهای فرکانسی، شمارنده و سوئیچ
- امکان اضافه کردن سنسور داخلی فشار هوا
- اتصال آنتن خارجی مغناطیسی سیمدار با طول ۳ متر
- نرخ ذخیرهسازی دادهها از ۱ ثانیه تا ۲ ساعت
- حافظه صنعتی ۲۵۶ مگابیتی جهت ذخیره دادهها
- انجام تنظیمات دستگاه از طریق کامپیوتر، پیامک و سرور مرکزی
- تهیه گزارشها و نمودارهای متنوع و تجزیه و تحلیل دادهها از طریق وبسایت
- آپدیت آفلاین سیستم عامل (Firmware, Configuration) و برداشت داده با استفاده از فلشمموری
- تعریف انواع آلارمها و ارسال پیامک از طریق وبسایت
- نمایش آنلاین مقادیر روی نمایشگر و از راه دور
- آپدیت سیستم عامل از راه دور (Firmware, Configuration)
- اتصال به کانکتور ریلی (نصب سریع و آسان)
کاربردهای دستگاه MDL242 :
- سیستمهای تلهمتری
- سیستمهای اتوماسیون صنعتی
- ایستگاههای هواشناسی، سطحسنجی و برفسنجی
- کشاورزی و زراعت جهت پیشآگاهی آفات و بیماریها
- آزمایشگاهها
- کنترل دما و رطوبت در گلخانهها
- جنگلبانی و محیط زیست
- سیلوها و انبارهای مواد غذایی و صنعتی
- محیطهای کارخانهجات و سولههای کارگاهی
- مدیریت شهری
- منازل و کاربردهای پایش محیطی

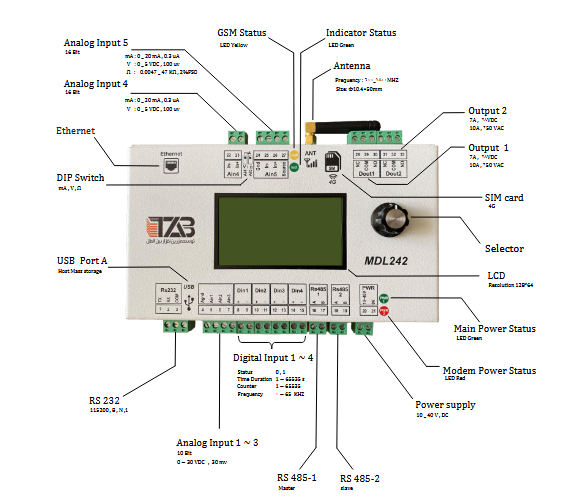

امکانات و I/O دستگاه :
- ۵ کانال ورودی آنالوگ
- ۴ کانال ورودی دیجیتال
- ۲ خروجی رلهای ایزوله با مشخصات 10A, 28VDC / 7A, 250VAC
- پورتهای ارتباطی: RS232, RS485-1 (Master), RS485-2 (Slave), Ethernet, USB (Host, Mass Storage)
- مودم داخلی 2G/3G/4G با ماژول EC200U شرکت Quectel
- نمایشگر LCD با رزولوشن 128×64
- LEDهای وضعیت تغذیه اصلی، تغذیه مودم، GSM و Indicator
- دکمه سلکتور جهت پیمایش صفحات و انجام برخی تنظیمات
- دیپسوئیچ برای تغییر حالت ورودیهای آنالوگ Ain4 و Ain5 (mA / V / Ω)
- باتری ساعت با طول عمر بیش از ۱۰ سال
ورودیهای آنالوگ :
- ورودیهای Ain1، Ain2، Ain3 با دقت 10 بیت:
- 0 تا 30 ولت DC با رزولوشن 30µV
- 0 تا 5 ولت DC با رزولوشن 100µV
- ورودی Ain4 با دقت 16 بیت و قابلیت انتخاب نوع ورودی:
- جریانی 0 تا 20mA با رزولوشن 0.3µA
- ولتاژی 0 تا 5V DC با رزولوشن 100µV
- ورودی Ain5 با دقت 16 بیت و قابلیت انتخاب نوع ورودی:
- جریانی 0 تا 20mA با رزولوشن 0.3µA
- ولتاژی 0 تا 5V DC با رزولوشن 100µV
- اهمی 0.0047 تا 47kΩ با دقت 2%FSO
ورودیهای دیجیتال :
- ورودیهای Din1 تا Din4 با چهار حالت کاری:
- وضعیت (Status 0 ~ 1)
- مدت زمان (Time Duration 0 ~ 65535 ثانیه)
- شمارنده (Counter 0 ~ 65535)
- فرکانس (Frequency 0 ~ 65kHz)
پورتهای ارتباطی :
- پورت RS232 با تنظیمات: 115200 baud rate, 8 data bit, no parity, 1 stop bit جهت ارتباط با کامپیوتر
- RS485-1 (Master) با Baud rate قابل انتخاب جهت ارتباط با سنسورها
- RS485-2 (Slave) با Baud rate قابل انتخاب جهت ارتباط با کامپیوتر در فواصل طولانی
- Ethernet جهت ارسال و دریافت اطلاعات در بستر شبکه
- USB Type A (Host, Mass Storage) جهت آپدیت آفلاین و برداشت دیتا در محل با فلشمموری
مودم و قابلیتهای مخابراتی :
- ماژول EC200U، ماژول ۶ بانده با پهنای باند 1.4/3/5/10/15/20MHz
- پشتیبانی از باندهای فرکانسی LTE-FDD (B1/B3/B5/B7/B8/B20/B28) و LTE-TDD (B38/B40/B41)
- ارسال دادهها در بستر GPRS، مکالمات و ارسال/دریافت پیامک
- پشتیبانی از پروتکلهای: TCP, UDP, PPP, NITZ, PING, FILE, MQTT, NTP, HTTP, HTTPS, SSL, FTP, FTPS, CMUX, MMS
- پشتیبانی از سیمکارت اپراتورهای همراه اول، ایرانسل و رایتل با قابلیت انتخاب خودکار
نمایشگر و رابط کاربری :
- نمایش آنلاین ساعت و تاریخ، میزان آنتندهی سیمکارت و مقادیر سنسورها
- قابلیت روشن ماندن دائمی یا خاموش شدن خودکار نمایشگر
- سلکتور جهت پیمایش صفحات و انجام برخی تنظیمات محلی
مشخصات الکتریکی و مکانیکی :
- ولتاژ ورودی 10 تا 40V DC (طول کابل تغذیه حداکثر ۲ متر)
- توان مصرفی پایین، حدود 1.8 وات
- رنج دمای کاری از °C-30 تا °C+70
- حداکثر ابعاد بدنه: 62 × 136 × 187 میلیمتر
- وزن تقریبی: 600 گرم
