مودم صنعتی TDM-M95
مودم TDM-M95 یک دستگاه کوچک اما پرامکانات است که از بخشهای مختلفی شامل
پردازنده مرکزی، حافظه، ماژول ارتباطی GSM/GPRS و درگاه ارتباطی سریال تشکیل شده است.
این مودم در زمینههای مختلف با انواع دیتالاگرها و سیستمهای جمعآوری و پردازش داده لینک شده و جهت
انتقال دادهها در بستر GPRS و SMS مورد استفاده قرار میگیرد.
مودم TDM-M95 با دارا بودن پردازنده قدرتمند از محصولات شرکت Microchip،
حافظه EEPROM و ماژول GPRS از شرکت SIMCOM و امکان کدنویسی
با زبان C، انعطاف نرمافزاری بالایی دارد و امکانات بسیاری را در اختیار کاربران حرفهای قرار
میدهد تا نرمافزار دستگاه را مطابق با نیاز خود طراحی و پیادهسازی نمایند.
مشخصات فنی و عمومی مودم TDM-M95 :
- رنج دمای کاری از 30- تا 70+ درجه سانتیگراد
- دارای حافظه داخلی 64 KByte جهت ذخیره تنظیمات
- دارای پورت ارتباطی RS232 با تنظیمات: 115200 b/s, 8 bit, No parity
- دارای آنتن خارجی مغناطیسی سیمدار با طول 2 متر
- ورودی منبع تغذیه از +8V تا +36V DC
- پشتیبانی از سیمکارتهای 2G / 3G / 4G
- پشتیبانی از اپراتورهای Irancell / MCI / Rightel

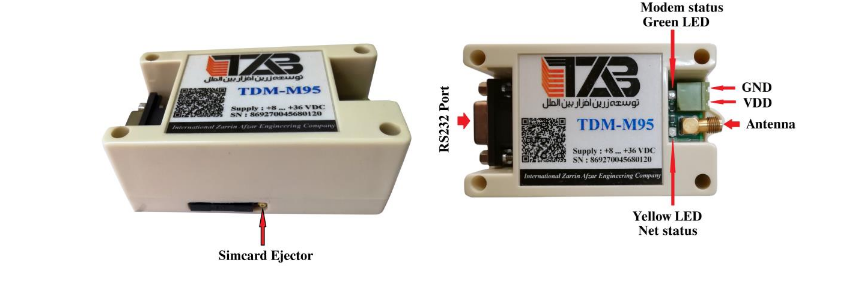

- دارای LED سبز به عنوان نشانگر وضعیت کاری مودم
- دارای LED زرد به عنوان نشانگر وضعیت شبکه مخابراتی
مشخصات پردازنده مرکزی (PIC24FJ256GA106) :
- فرکانس پردازنده 32 MHz
- پردازش تا 16 M دستور در فرکانس 32 MHz
- قابلیت آدرسدهی حافظه برنامه تا 12 MBytes
- قابلیت آدرسدهی حافظه دیتا تا 64 KBytes
- حافظه برنامهنویسی 256 KBytes
- حافظه SRAM به میزان 16 KBytes
- دارای 5 عدد Timer، چهار UART، سه SPI و سه I2C
- قابلیت خواندن و نوشتن مکرر در حافظه فلش با دوام بالا
مشخصات حافظه جانبی :
- حافظه EEPROM از نوع سریال با درگاه ارتباطی I2C
- ظرفیت حافظه جانبی 512 Kbit
مشخصات ماژول GSM/GPRS :
ماژول SIM800C یک ماژول 4 بانده است که در فرکانسهای
GSM850MHz ، EGSM900MHz ، DCS1800MHz و PCS1900MHz
جهت ارسال دادههای GPRS، مکالمه و ارسال و دریافت پیامک مورد استفاده قرار میگیرد.
امکانات نرمافزاری (در تعامل با دیتالاگرهای MCL88) :
- امکان انتخاب نوع ارتباط GPRS (ارسال با آدرس دامین یا IP استاتیک)
- امکان تنظیم آدرس دامین یا IP سرور و شماره پورت
- امکان انتخاب نوع سیمکارت و اپراتور مخابراتی
- انجام تنظیمات از دو طریق:
- منوی رابط کاربری که پس از روشن شدن مودم در پورت ارتباطی RS232 ظاهر میشود
- ارسال پیامک (SMS) برای اعمال تنظیمات
