Modem 4G Datasheet

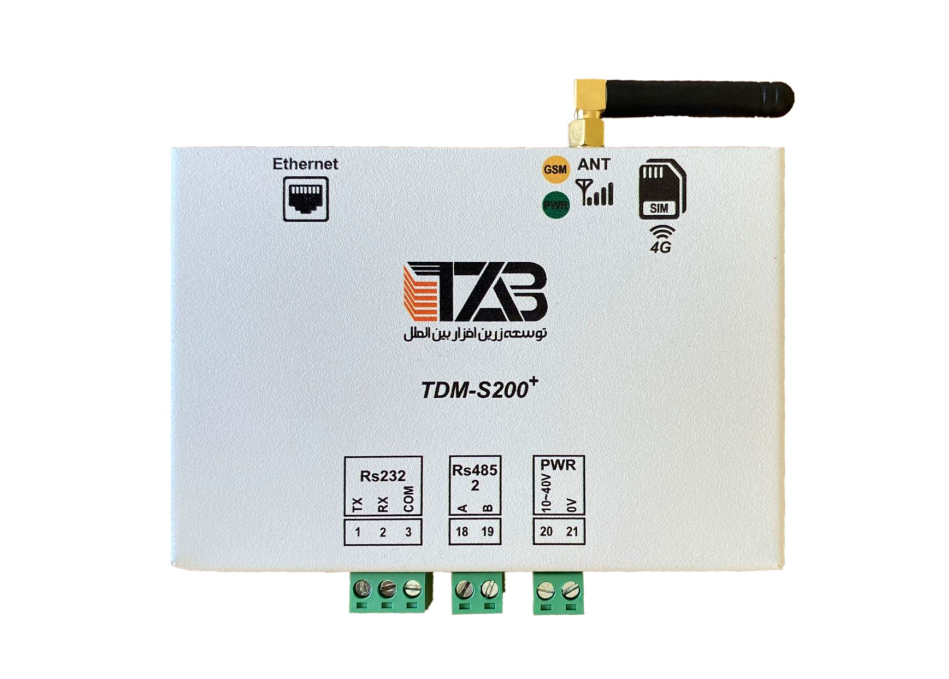

معرفی مودم TDM-S200+
مودم TDM-S200+ دستگاهی است جهت انتقال داده میان دستگاههای متصل به مودم و کنترل و بررسی
دادههای جابهجا شده. چنین آیتمی منجر به افزایش هماهنگی در یک مجموعه و افزایش سرعت تعامل خواهد شد.
قابلیتها و امکانات دستگاه TDM-S200+ :
- مناسب در کاربردهای ارتباطات ماشین با ماشین (M2M) و اینترنت اشیاء (IoT)
- دارای پورت اترنت و امکان پیادهسازی پروتکلهای تحت شبکه
- دارای پورت RS485 و امکان پیادهسازی پروتکلهای صنعتی بر روی این بستر
- دارای پورت RS232 جهت انجام تنظیمات
- تغییر تنظیمات دستگاه از راه دور از طریق سایت و پیامک
- دارای ماژول ارتباطی 4G و همچنین پشتیبانی از سیمکارتهای 2G/3G
- امکان بهروزرسانی و آپدیت از راه دور (Configuration, Firmware)
- اتصال آنتن خارجی مغناطیسی سیمدار با طول 2 متر
- اتصال به کانکتور ریلی (نصب سریع و آسان)
مشخصات فنی و عمومی :
- رنج دمای کاری از 30- تا 70+ درجه سانتیگراد
- دارای حافظه داخلی 32Mbyte جهت ذخیره تنظیمات
- دارای پورت RS232 با تنظیمات: 115200 baud rate, 8 data bit, no parity, 1 stop bit جهت ارتباط با کامپیوتر
- دارای پورت RS485-2 Master با Baud rate قابل انتخاب جهت ارتباط با سنسور
- دارای پورت Ethernet جهت ارسال و دریافت اطلاعات در بستر شبکه
- دارای آنتن خارجی مغناطیسی سیمدار با طول 2 متر
- ورودی منبع تغذیه از +8V تا +36V DC
- پشتیبانی از سیمکارت 4G/3G/2G
- پشتیبانی از اپراتورهای ایرانسل، همراه اول و رایتل
- دارای LED سبز، نشانگر وضعیت کاری مودم
- دارای LED زرد، نشانگر وضعیت شبکه مخابراتی
- پشتیبانی از سیمکارت اپراتورهای همراه اول، ایرانسل و رایتل با قابلیت انتخاب خودکار
- پشتیبانی از باندهای مخابراتی 850/900/1800/1900 مگاهرتز
مشخصات ماژول GSM/GPRS :
ماژول EC200U شرکت Quectel، یک ماژول 6 بانده با پهنای باندهای 1.4 / 3 / 5 / 10 / 15 / 20 مگاهرتز و
قابلیت پشتیبانی از باندهای فرکانسی LTE-FDD (B1/B3/B5/B7/B8/B20/B28) و LTE-TDD (B38/B40/B41)
جهت ارسال دادههای GPRS و مکالمات و ارسال و دریافت پیامک استفاده میشود و از پروتکلهای زیر پشتیبانی میکند:
TCP / UDP / PPP / NITZ / PING / FILE / MQTT / NTP / HTTP / HTTPS / SSL / FTP / FTPS / CMUX / MMS
مشخصات آنتن :
Antenna
Size: Φ10.4 × 50 mm
Frequency: 900–1800 MHz

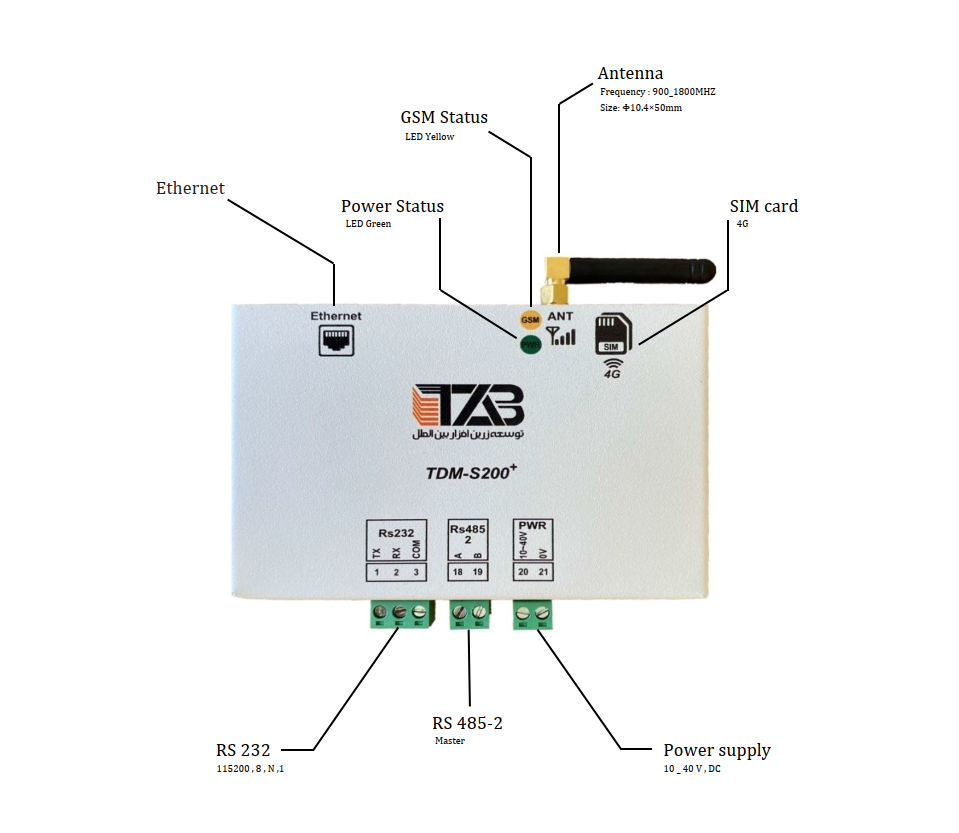

نشانگرها و پورتها (Labeling):
GSM Status: LED زرد (نشانگر وضعیت شبکه GSM)
Power Status: LED سبز (نشانگر وضعیت تغذیه و کارکرد مودم)
Ethernet
RS232: 115200, 8, N, 1
RS485-2 Master
Power supply: 10–40 V DC
SIM card: 4G
مشخصات دستگاه :
- ولتاژ ورودی 10–40 VDC (طول کابل تغذیه حداکثر 2 متر)
- توان مصرفی پایین (1.2 وات)
- رنج دمای کاری از 30- تا 70+ درجه سانتیگراد
- حداکثر ابعاد بدنه 62 × 85 × 123 میلیمتر
- وزن 500 گرم
85 mm
123 mm
30 mm
30 mm
